一  什么是NVIS天線

根據電波的傳播特點，短波頻段傳輸方式主要分地波和天波兩種途徑。在實際應用中地波由于地面損耗和環境差異傳輸距離一般20--30KM已經達到極限了，而一般拉線天線天波中由于天線主輻射仰角垂直部分很小，導致電波入射電離層反射到底的距離小都在100KM以上，所以短波通訊克服30-100KM通訊盲區糾結多少通訊達人。

NVIS高仰角天線就是為增強高仰角輻射而設計的，它的結構有多種形式，線狀4.5m高仰角自動調諧天線就是其中之一。

二  AH-740自動調諧天線的高仰角天線配置

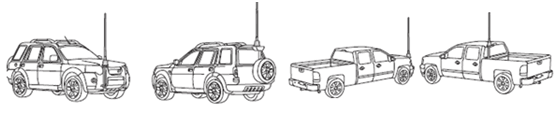

AH-740是IC-F8101標配的車載短波自動調諧天線，和AH-760一樣在特定的頻段內提供短波IC-F8101和天饋系統的良好匹配，完成動中通需求，一般采用1.54m的輻射鞭和天調配套使用。

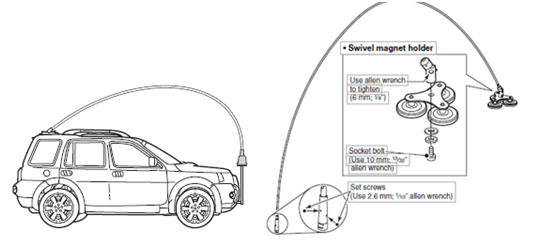

當在短波盲區內通訊時可換成選配的AH-5NV 輻射振子，彎曲成圖示形式，增強高仰角輻射特性，改善盲區通訊效果。
